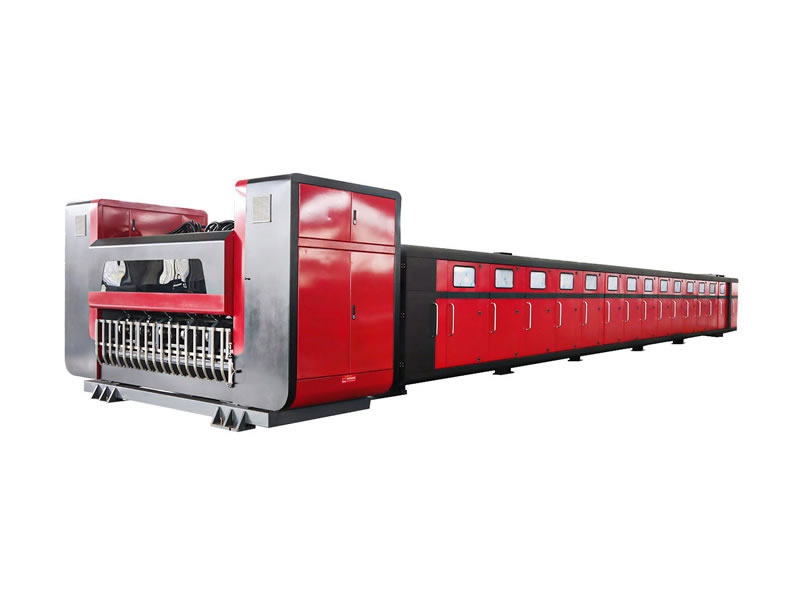

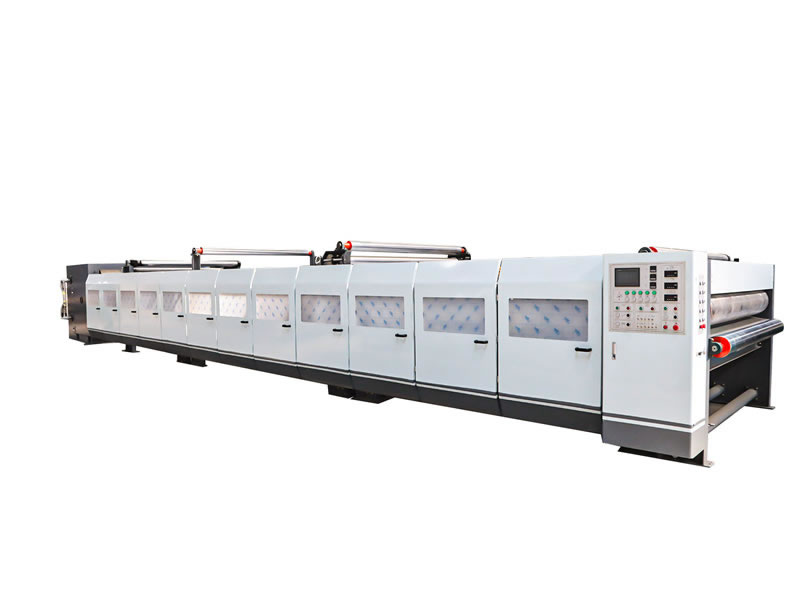

Doppio ondulatore
Produzione di cartone ondulato
-
- Velocità di progettazione
- 100m (3937.01")/min-250m (9842.52")/min
-
- Larghezza di lavoro
- 1400mm(55.12")-2500mm(98.43")
Caratteristiche
- Ampio canale in acciaio ad alta intensità, funzionamento stabile ad alta velocità, coperto da uno scudo di isolamento termico e acustico；
- Il rullo di pressatura pesante fornisce una struttura di sollevamento automatico sicura, affidabile e stabile per riscaldare per l'adesione e raffreddare; la piastra calda è prodotta secondo lo standard di sicurezza nazionale dei recipienti a pressione e lo spazio interno è progettato con la struttura del flusso d'aria S per migliorare il tasso di utilizzo del vapore; anche le nervature di rinforzo sono utilizzate per saldare la piastra calda per mantenere la forma originale in un ambiente riscaldato.
- L'ingresso e l'uscita del vapore sono intersecati e la temperatura della piastra calda è ben bilanciata;
- La sezione di trasmissione è progettata con gomma anilox resistente all'usura di grande diametro per evitare lo slittamento della cinghia e migliorare la stabilità del funzionamento;
- L'albero motore primario è dotato di un encoder per il monitoraggio della velocità, in grado di tenere il passo con la macchina della colla per garantire la stabilità del funzionamento;
- La potenza principale è fornita da un motore a frequenza variabile con un maggiore campo di regolazione della velocità e un funzionamento stabile;
- La scatola di trasmissione individuale è progettata con ingranaggi elicoidali finemente lavorati con alta precisione dopo la lavorazione a caldo di acciaio legato di prima qualità. Alta intensità, bassa rumorosità, grande coppia di trasmissione e facilità di riparazione e manutenzione;
- Il riduttore è progettato con una pompa dell'olio individuale insieme a un tubo di rame che esiste in vari cuscinetti e ingranaggi di trasmissione per raffreddarsi, migliorando così la durata del riduttore.
- Piastra calda: acciaio di alta qualità 20G
- Diametro del rullo di pressione: φ70 mm (acciaio 45#)
- Diametro del rullo di supporto: φ70 mm (acciaio 45#)
- Diametro del rullo di trasmissione principale: φ740 mm
- Diametro del rullo tendicinghia anteriore: φ320 mm (acciaio 20#)
- Diametro del rullo tendicinghia posteriore: φ215 mm (acciaio 20#)
- Diametro del rullo di guida: φ100 mm (acciaio 20#)
- Diametro del rullo di tensionamento manuale: φ100 mm (acciaio 20#)
- Diametro del rullo di tensionamento idraulico: φ100 mm (acciaio 20#)
- Trattamento superficiale: rettifica fine
- Metodo di connessione: collegamento trasversale
- Controllo della temperatura: controllo della temperatura multi-sezione
