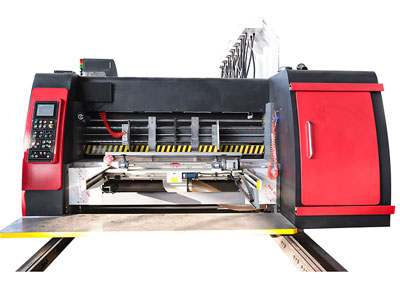

Piegaincolla

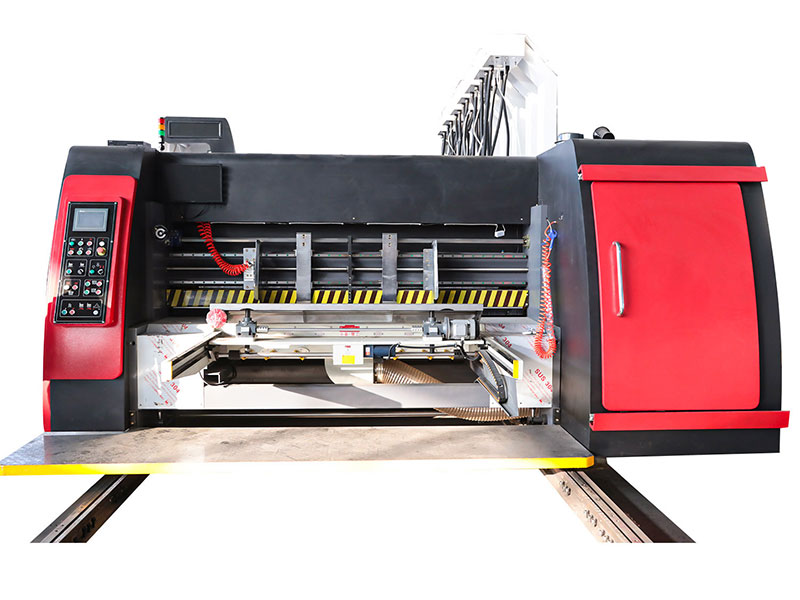

Unità di alimentazione carta
- Alimentazione della carta senza premere il bordo anteriore, garantendo un'alimentazione elettrica della carta senza pressione;
- Design compatto a doppio soffietto, il bordo anteriore e l'unità di trasmissione sono azionati da un riduttore che garantisce efficacemente la velocità lineare del bordo anteriore, mantenendola coerente con la macchina a 220 giri al minuto;
- Ventilatore centrifugo ad alta pressione da 7,5 kW in grado di regolare il flusso d'aria in base alla deformazione del cartone, assicurando la scorrevolezza dell'alimentazione della carta;
- I deflettori destro e sinistro sono realizzati in acciaio temperato rettificato e galvanizzato, il movimento è regolato elettricamente da una vite in bronzo allo stagno, dotata di funzione di gestione dell'ordine della carta che consente di regolare il tempo di gestione dell'ordine per soddisfare la produzione di carte diverse;
- Spazzole antistatiche di qualità superiore per eliminare i residui di carta dalla superficie del cartone e migliorare la qualità di stampa.

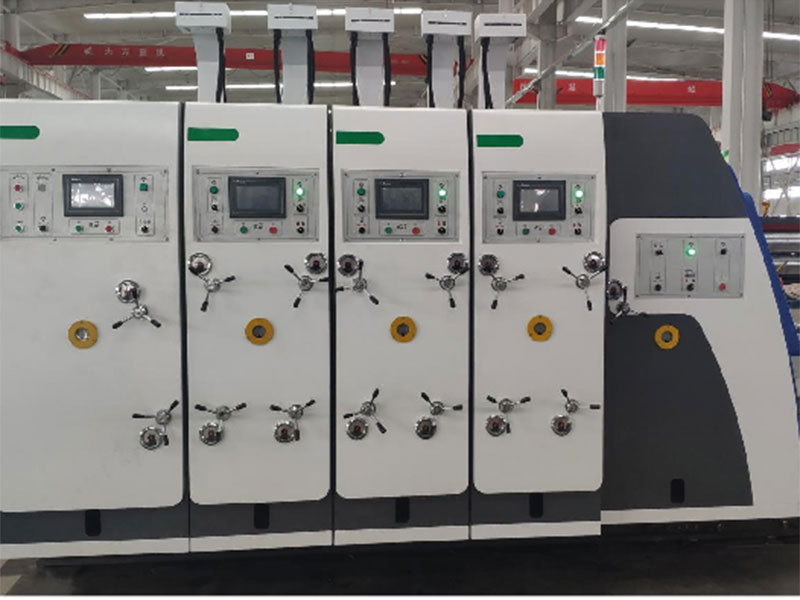

Unità di stampa
- Acciaio rettificato e cromato duro di prima qualità;
- Incisione della linea di base sul rullo in direzione orizzontale e periferica, comoda per controllare l'edizione;
- La fase di stampa è progettata con un preciso dispositivo planetario, regolazione arbitraria della chiusura e dell'apertura della macchina, fase controllata da PLC con una precisione di regolazione di 0,1 mm;
- Sistema di trasmissione ad assorbimento del vuoto, soffietto progettato con guida lineare, ruota di trasporto in porcellana appositamente elaborata, trasporto stabile, cuscinetto in acciaio importato con grande durata e alta precisione;
- Spazio tra il rullo di pressatura e l'albero di guida della carta dei ponti progettato con scatola di ingranaggi a vite senza fine autobloccante a doppio stadio, indicizzazione, regolazione rapida e conveniente da 0 a 10 mm (il pannello interno di regolazione è comodo per regolare il parallelo di due rulli);
- I cuscinetti a parete su ciascun lato dell'albero motore e del rullo anilox possono essere lubrificati per la manutenzione e sono inoltre dotati di un dispositivo di aggiunta dell'olio, in modo da prolungare la durata dei cuscinetti.
- Circolazione automatica a vuoto del rullo anilox, per evitare l'essiccazione dell'inchiostro di stampa e il lavaggio automatico;
- Rullo di gomma appositamente rettificato, per un trasferimento superiore dell'inchiostro e per garantire la qualità della distribuzione dell'inchiostro;
- La superficie del tubo d'acciaio è ricoperta da una gomma indossabile con una struttura delicata e un'equilibrata raschiatura dell'inchiostro, resistente agli acidi e agli alcali e di lunga durata;
- Il sistema di trasmissione diretta verticale, privo di cinghie e catene, consente di ridurre le perdite di potenza meccanica del motore stesso e gli errori, i rumori e i serraggi dovuti al collegamento, riducendo il tasso di guasti e rendendo più sicura la manutenzione;

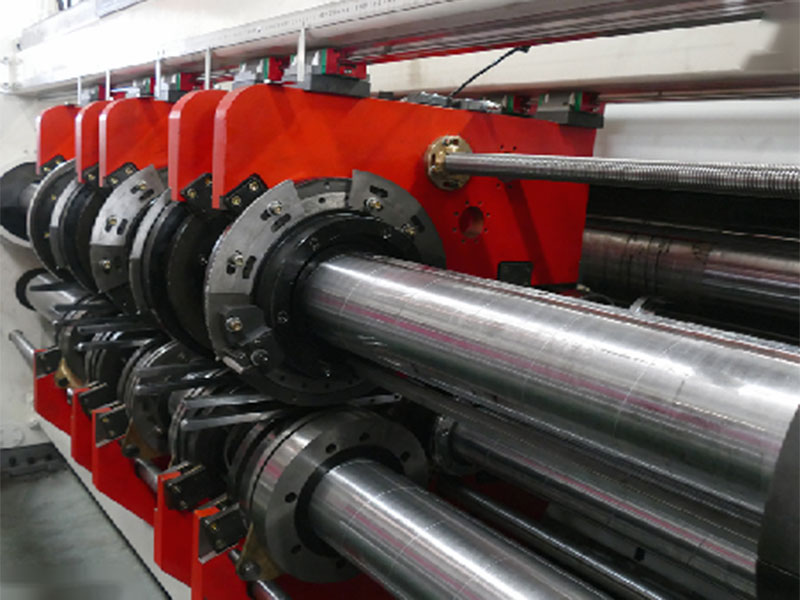

Unità di scanalatura
- Fresa ad intaglio lavorata con precisione, due rettifiche dell'albero della fresa e cromatura, movimento stabile;
- Regolazione automatica dello spostamento assiale del supporto della fresa, della ruota di incisione e della ruota di pre-pressione;
- La fessura, l'altezza e la dimensione della scatola sono controllate da PLC ed encoder rotativo, con regolazione automatica;
- Scanalatura ad albero singolo con due lame, l'altezza della scatola è regolata elettricamente da un ingranaggio interno per evitare l'inquinamento dell'olio lubrificante sul cartone. La regolazione dell'altezza della scatola è protetta da un sistema digitale anticollisione che non danneggia la macchina;
- La struttura di traslazione del porta-fresa è progettata con una vite precisa e una guida lineare, per un movimento flessibile e un posizionamento accurato del porta-fresa;
- Il supporto superiore e inferiore della fresa è interbloccato dall'albero di trasmissione, in modo da mantenere l'allineamento delle lame superiori e inferiori durante lo spostamento, prolungando così la durata della fresa;
- Riduttore di precisione con ingranaggio conico a spirale, trasmissione senza interruzioni, gli interstizi sono regolabili dopo diversi anni di utilizzo. La precisa guida lineare e il convertitore ad albero incrociato interagiscono per generare uno spostamento stabile e preciso. Efficienza di trasmissione più elevata rispetto alla scatola turbo tradizionale e spazi vuoti regolabili.
Unità adesiva
- Sistema di incollaggio regolabile con temperatura costante, temperatura costante della colla, per garantire le migliori prestazioni di adesione;
- Le ruote dell'applicatore a forma di caverna sono progettate per garantire un'incollatura stabile;
- L'unità di incollaggio è progettata con un sistema di servoincollaggio per evitare la solidificazione della colla quando la macchina è in pausa;
- La distanza tra le ruote di incollaggio è comoda da regolare, dotata di quadrante per soddisfare l'incollaggio di carte da 1,5-8 mm, la quantità di incollaggio è comoda da regolare, il sistema digitale di spruzzatura della colla è accurato.

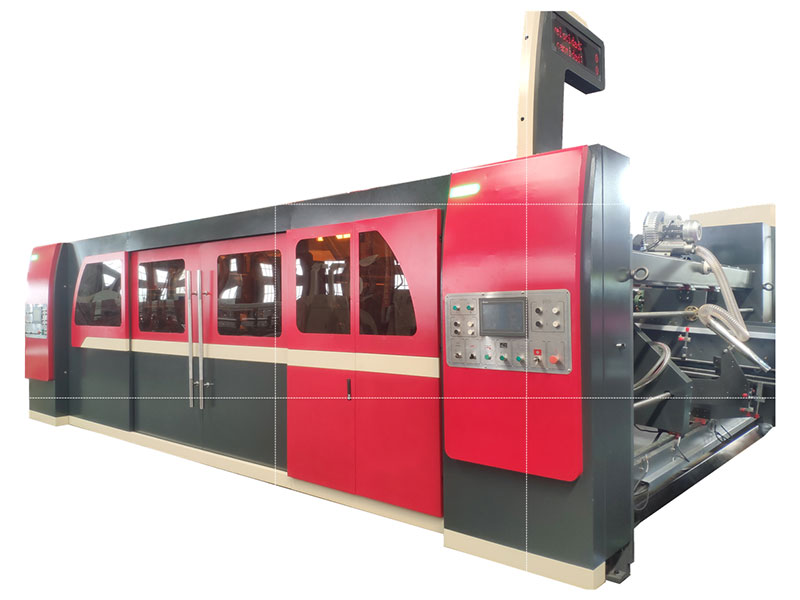

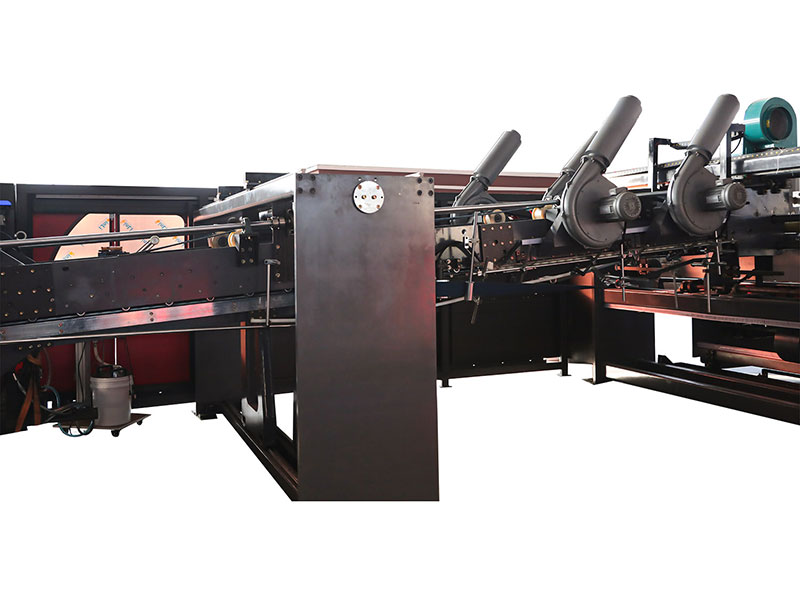

Unità pieghevole
- Braccio a ponte a cartella ad alta intensità di allungamento supportato dal cuscinetto a ponte medio ad alta resistenza, veloce e stabile;
- Guida lineare precisa che mantiene la sincronia con il sistema di spostamento, spostamento accurato;
- Ruota di pressatura elastica del binario di guida, cinghia superiore e inferiore che si afferrano insieme per fornire;
- Sistema unico di ruote di guida pieghevoli dotato di palo di navigazione, eccellente qualità di piegatura;
- Trasmissione a cinghia di tipo ad assorbimento posteriore, il dispositivo di guida è azionato da singoli motori su entrambi i lati, in modo da ottenere una guida efficace;
- La cinghia superiore e quella inferiore mantengono la stessa velocità della macchina da stampa, mentre la cinghia di piegatura e di trasporto mantengono quasi la stessa velocità della macchina da stampa; in questo modo è possibile evitare efficacemente che i boxplot sfocati occupino la carta o si inceppino con la macchina da stampa e ottenere una tenuta della carta più precisa;
- La velocità del nastro superiore e di quello inferiore sono regolabili individualmente. Le loro velocità possono essere regolate allo stesso modo;
- La cinghia e il rullo di gomma sono adottati per piegare la carta e sono comodi per regolare l'angolo di piegatura, facile da usare.
