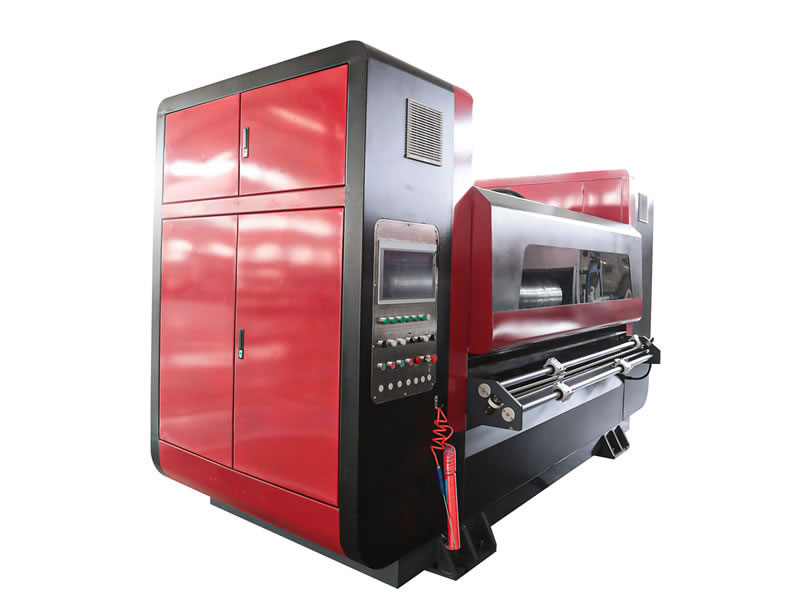

Taglia cordona automatica, 150/200/250m/min, SMBD-ANC
Produzione di cartone ondulato
Caratteristiche
- La lama di taglio e la ruota di incisione sono controllate da motori indipendenti che garantiscono un funzionamento rapido, preciso e affidabile;
- L'azionamento a frequenza variabile è utilizzato per il controllo del taglio e dell'incisione; la velocità può essere sincronizzata con la linea di ondulazione;

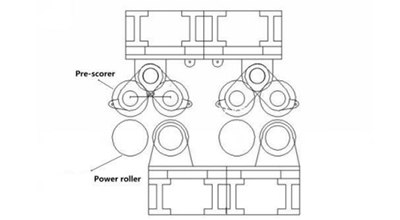

- Due file di ruote di incisione raggiungono una distanza minima di incisione di 0 mm;
- Sono disponibili tre profili di taglio;
- Regolazione elettrica della profondità di incisione;
- La lama in lega di acciaio al tungsteno è caratterizzata da una lunga durata, con sistema di affilatura automatica;
- È disponibile un sistema di controllo del movimento trasversale;
- Touch screen HMI per un facile utilizzo;
- Progettata con interfaccia standard per facilitare l'accesso al sistema di gestione della produzione;
- Possibilità di memorizzare fino a 999 ordini;
- Struttura compatta con minori vibrazioni;
- Cursore lineare di alta precisione e trasmissione a vite a sfere, per garantire la precisione di posizionamento della linea di taglio.
- Tracciamento automatico della velocità della linea di produzione per garantirne la sincronizzazione e la compatibilità con il sistema amministrativo di produzione esistente.
- Affilatura automatica o manuale controllata dal computer, leggera e di facile manutenzione.
- Cinghia sincrona ad alta precisione, bassa rumorosità e lunga durata.

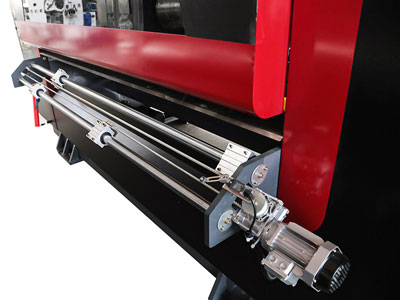

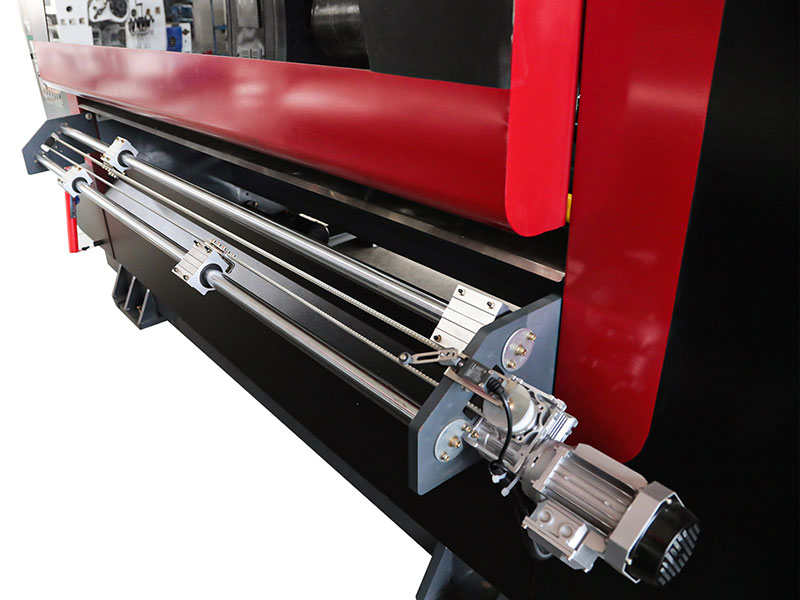

- Guida elettrica a destra e a sinistra di 200 mm.

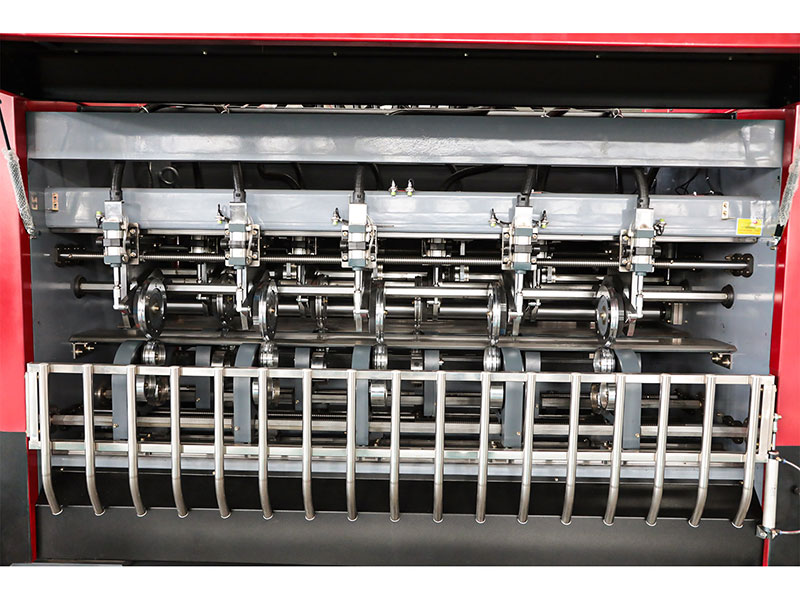

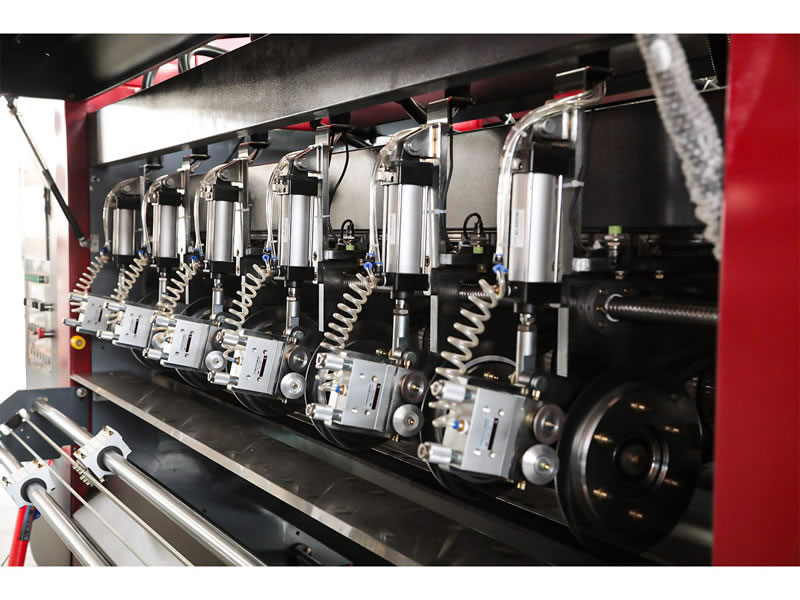

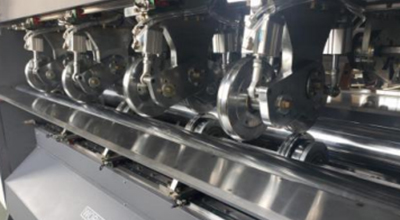

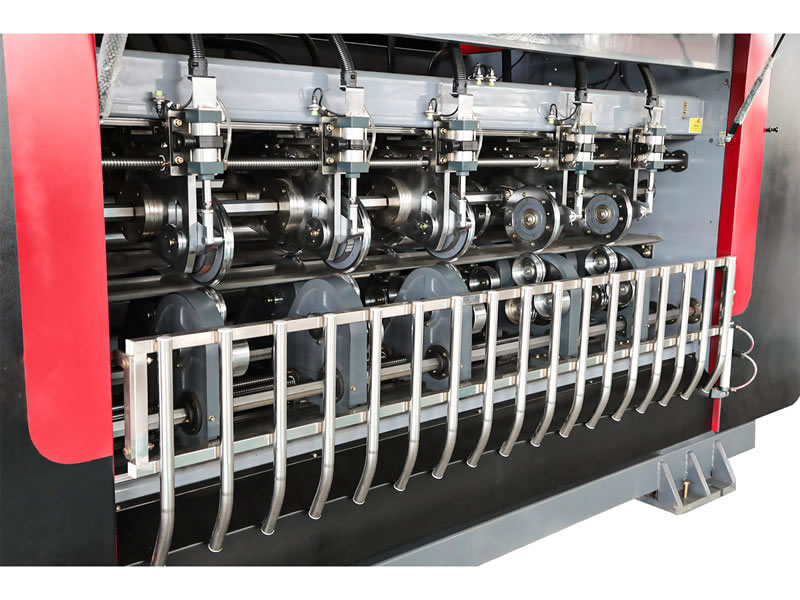

- Il coltello longitudinale e la ruota di incisione sono controllati rispettivamente da un motore individuale, con cambio di ordine di 1-3 secondi e precisione di ± 0,5 mm.
- Trasmissione a cinghia sincrona senza interruzioni e monitoraggio preciso con encoder.
- Componenti di marca importati per garantire un funzionamento perfetto.
- Due macchine possono essere utilizzate alternativamente, garantendo la continuità del taglio senza necessità di fermare le macchine.
Specifiche
| Modello | |||
| Larghezza effettiva | 1850mm(72.83") | 2250mm(88.58") | 2550(100.39") |
| Min. taglio | 135mm(5.31") | ||
| Min. distanza di punteggio | 0mm | ||
| Dimensione della lama di taglio | 260*158*1.3mm(10.24*6.22*0.05") | ||
| Dimensione della ruota di valutazione | Superiore 162mm(6.38"),inferiore 162mm(6.38") | ||
| Cambio d'ordine (servo) | 1-3s | ||
| Campo di guida | ±100mm(3.94") | ||
| Precisione | ±0.5mm(0.020") | ||
| Taglio/incisione | 5/8 | 6/10 | 7/12 |
| Quantità servo | 14 | 28 | 33 |
| Potenza | 16kW | 20kW | 21kW |
| Dimensioni (tipo di prestampa) | 3840*2100*2450mm (151.18*82.68*96.46") | 4240*2100*2450mm (166.93*82.68*96.46") | 4540*2100*2450mm (178.74*82.68*96.46") |
| Dimensioni (tipo comune) | 3840*1720*2450mm (151.18*67.72*96.46") | 4240*1720*2450mm (166.93*67.72*96.46") | 4540*1720*2450mm (178.74*67.72*96.46") |
| Profondità di punteggio | 12mm(0.47") | ||
| Velocità (m/min) | 150/200/250m(5905.51/7874.02/9842.52")/min | ||

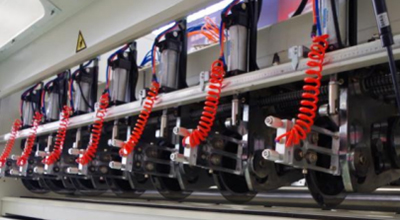

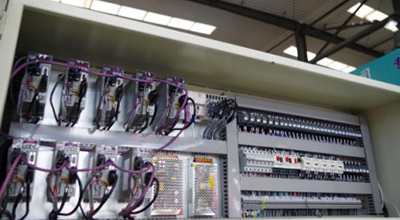

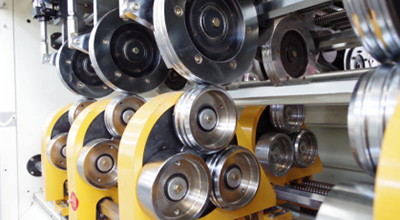

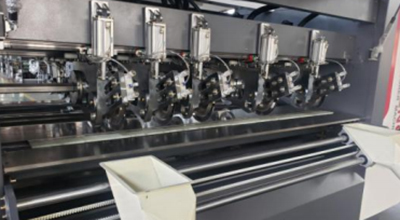

Immagini
