Fustellatore rotativo

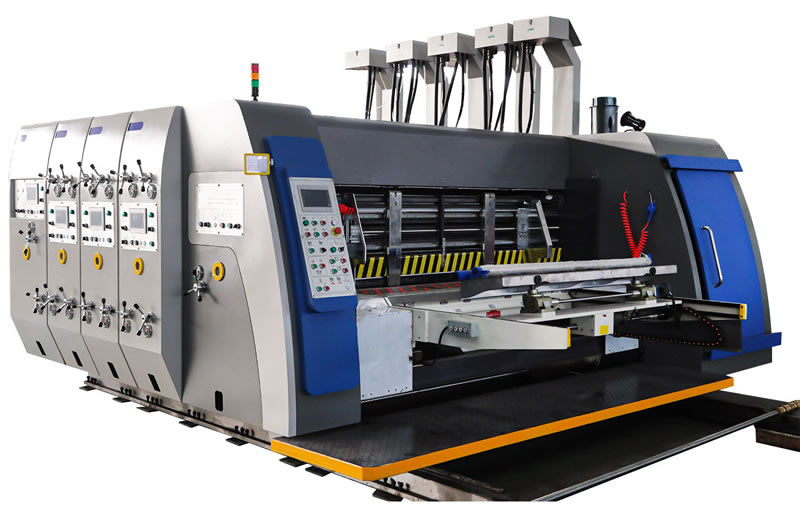

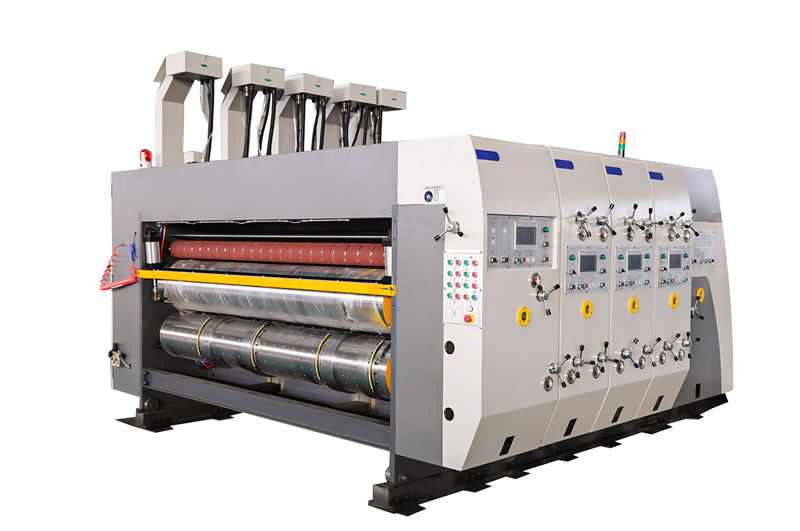

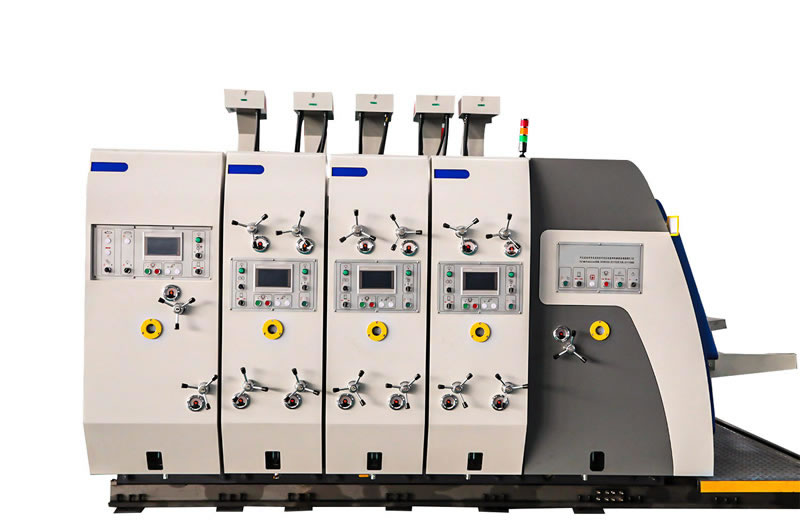

Macchina per la stampa flessografica, l'incisione e la fustellatura completamente automatica

Fustellatore rotativo
Fustellatore rotativo Fustellatore rotativo Fustellatore rotativo Fustellatore rotativo
Richiedi informazioni

Caratteristiche

  • Sistema di trasmissione a ingranaggi elicoidali, gli ingranaggi sono realizzati mediante tempra e lucidatura ad alta frequenza;
  • Le stampanti multicolore possono essere combinate e collegate in qualsiasi modo;
  • PLC e touch screen da 7 pollici sono progettati per ottenere un controllo preciso e affidabile della frequenza variabile;
  • Dopo la combinazione dell'unità di alimentazione della carta, dell'unità di stampa e dell'unità di fustellatura, la macchina torna elettricamente a zero. Le scatole ordinarie tornano automaticamente a zero ed è dotata di cromatografia automatica, stampa di prova di diversi cartoncini per trovare il giusto posto di registro e ridurre gli sprechi di cartone;

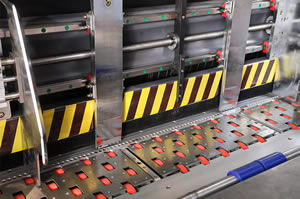

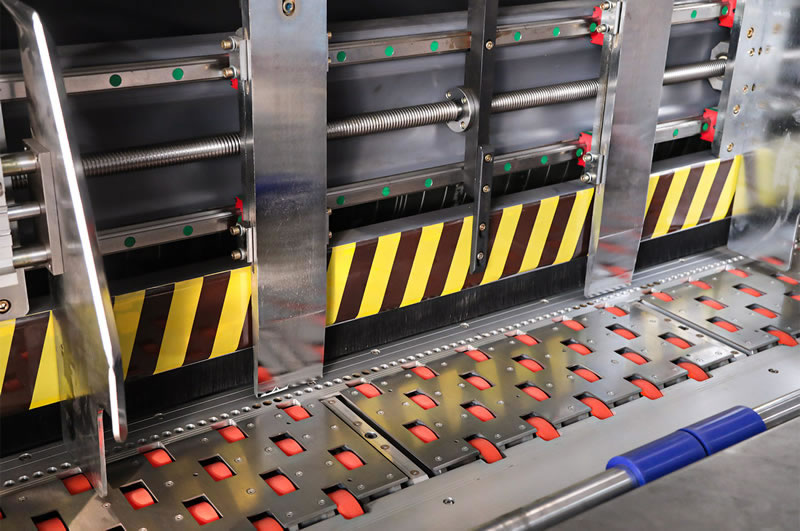

Unità di alimentazione carta

  • Sistema di alimentazione della carta con bordo di piombo che riduce notevolmente gli inceppamenti durante l'alimentazione della carta;
  • Il deflettore laterale è regolato elettricamente e quelli anteriore e posteriore sono regolati manualmente;
  • Il contatore di alimentazione della carta può impostare e visualizzare la quantità di produzione;
  • La ruota di alimentazione della carta è realizzata in poliuretano con una forte forza di attrito e una lunga durata;

Unità di stampa

  • Tutti gli ingranaggi di trasmissione sono lubrificati a spruzzo per ridurre efficacemente il rumore di funzionamento e migliorare la durata;
  • Il rullo è realizzato in acciaio cromato duro e di prima qualità per migliorare la solidità;
  • Il rullo di incollaggio per la distribuzione dell'inchiostro è ricoperto di gomma indossabile, così che il rullo di tipo parabolico può prevenire la deformazione e migliorare il trasferimento dell'inchiostro. Gomma nitrile butadiene con durezza Shore superiore a 60, trasferimento dell'inchiostro liscio grazie a una speciale lucidatura. Il rullo di incollaggio è azionato da un motoriduttore dopo l'arresto della macchina ospite, garantendo la distribuzione automatica dell'inchiostro.
  • La regolazione digitale della fase consente alla macchina di regolare il luogo di stampa a 360 gradi in senso longitudinale quando la macchina si ferma, risparmiando tempo di regolazione e migliorando l'efficienza produttiva;
  • Tavole di sollevamento pneumatiche e dispositivo di distribuzione automatica dell'inchiostro, che assicurano il trasferimento dell'inchiostro quando la macchina host si ferma e riducono efficacemente i fattori svantaggiosi dell'essiccazione dell'inchiostro e dell'influenza della stampa durante le pause della macchina;

Unità di scanalatura

  • Lo spazio tra il rullo della fustella e il rullo del cuscinetto di gomma è regolabile manualmente; il rullo della fustella può essere regolato manualmente in senso assiale di ±10 mm;
  • Il rullo fustellatore e il rullo morbido sono conformi alle dimensioni e agli stampi standard internazionali e i tamponi in gomma sono facili da acquistare;
  • Il freno pneumatico separa i due rulli dopo l'arresto dell'alimentazione della carta, riducendo così l'abrasione del rullo morbido;
  • La fase del rullo fustellatore è progettata con una formazione planetaria ad alta precisione e capacità di carico, con regolazione elettrica a 360 gradi per l'arresto e il funzionamento;
  • Diametro diverso del rullo fustellatore superiore e di quello inferiore, ma stessa velocità lineare dei due rulli. È possibile controllare il funzionamento infinito e mai ripetuto della taglierina in direzione periferica, garantendo un'abrasione più equilibrata del manicotto di gomma;
  • Il dispositivo di compensazione è adottato per monitorare e mantenere la velocità del rullo tampone, assicurando la coerenza delle dimensioni di fustellatura di ogni lotto di scatole.

Specifiche

Modello Unità 920 1224 1424 1628
Max. velocità macchina  m/min 240(9448.82") 200(7874.02") 180(7086.61") 140(5511.81")
Max. dimensioni di alimentazione dei fogli  mm 900*2150
(35.43*84.65")
1200*2550
(47.24*100.39")
1400*2550
(55.12*100.39")
1600*2950
(62.99*116.14")
Max. dimensione stampa  mm 860*2000
(33.86*78.74")
1160*2400
(45.67*94.49")
1400*2400
(55.12*94.49")
1580*2800
(62.20*110.24")
Dimensione di alimentazione del foglio di salto  mm 1100*2150
(43.31*84.65")
1500*2550
(59.06*100.39")
1700*2550
(66.93*100.39")
1900*2950
(74.80*116.14")
Precisione della guarnizione  Pcs/min ±0.5 ±0.5 ±0.5 ±0.5
Spessore del cartone mm 1.5-9(0.06*0.35") 1.5-10(0.06-0.39") 1.5-10(0.06-0.39") 1.5-10(0.06-0.39")
Min. profondità di scanalatura Max. profondità di scanalatura mm Tipo di scanalatura R 140*140(5.51*5.51")  Tipo di scanalatura R 160*160(6.30*6.30")  Tipo di scanalatura R 160*160(6.30*6.30")  Tipo di scanalatura R 160*160(6.30*6.30")
Tipo di scanalatura L 245*60(9.65*2.36")  Tipo di scanalatura L 265*65(10.43*2.56")  Tipo di scanalatura L 265*65(10.43*2.56")  Tipo di scanalatura L 265*65(10.43*2.56")
mm 230(9.06") 320(12.60") 350(13.78") 400(15.75")
Min. dimensioni foglio  mm 280*630
(11.02*24.8")
350*690
(13.78*27.17")
380*720
(14.96*28.35")
420*730
(16.54*28.74")
